4.5 Gates with Open Collector/Drain Outputs



1. Tujuan [KEMBALI]

    a. Mengetahui rangkaian gerbang dengan output kolektor terbuka/drainase

    b. Memahami cara kerja gerbang dengan output kolektor terbuka/drainase

2. Alat dan Bahan [KEMBALI]

    a. Gerbang AND

Gerbang AND memerlukan 2 atau lebih masukan (Input) untuk menghasilkan hanya 1 keluaran (Output). Gerbang AND akan menghasilkan keluaran (Output) logika 1 jika semua masukan (Input) bernilai logika 1 dan akan menghasilkan keluaran (Output) logika 0 jika salah satu dari masukan (Input) bernilai logika 0.

    b. Gerbang NOT

Gerbang NOT hanya memerlukan sebuah Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang NOT disebut juga dengan Inverter (Pembalik) karena menghasilkan Keluaran (Output) yang berlawanan (kebalikan) dengan Masukan atau Inputnya. Berarti jika kita ingin mendapatkan Keluaran (Output) dengan nilai Logika 0 maka Input atau Masukannya harus bernilai Logika 1.



    c. Resistor

Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir.

3. Dasar Teori [KEMBALI]

Ini adalah gerbang di mana kita perlu menghubungkan resistor eksternal, yang disebut resistor pull-up, di antara output dan catu daya DC untuk membuat gerbang logika melakukan fungsi logika yang dimaksudkan. Tergantung pada keluarga logika yang digunakan untuk membangun gerbang logika, mereka disebut sebagai gerbang dengan kolektor terbuka keluaran (dalam kasus keluarga logika TTL) atau keluaran saluran terbuka (dalam kasus keluarga logika MOS).

Keuntungan menggunakan gerbang kolektor terbuka / drainase terbuka terletak pada kemampuannya menyediakan operasi AND ketika output dari beberapa gerbang diikat bersama melalui resistor pull-up umum,

Implementasi gerbang logika dasar hanya menggunakan gerbang NAND.


Implementasi gerbang logika dasar hanya menggunakan gerbang NOR.

tanpa harus menggunakan gerbang AND untuk tujuan tersebut. Koneksi ini juga disebut sebagai koneksi WIRE-AND. Gambar 4.26 (a) menunjukkan koneksi seperti itu untuk gerbang NAND kolektor terbuka. Output dalam kasus ini adalah

(a)
(b)

Koneksi WIRE-AND dengan perangkat kolektor / drain terbuka.

Gambar 4.26 (b) menunjukkan susunan serupa untuk gerbang NOT. Kerugiannya adalah mereka relatif lebih lambat dan lebih berisik. Oleh karena itu, perangkat kolektor / drain terbuka tidak disarankan untuk aplikasi yang mengutamakan kecepatan.

4. Percobaan [KEMBALI]

    a. Gambar Rangkaian



    b. Video


    c. Link Download

Rangkaian klik disini

Video klik disini

Datasheet Gerbang NAND dan NOT klik disini

HTML klik disini


5. Soal Pilihan Ganda [KEMBALI]

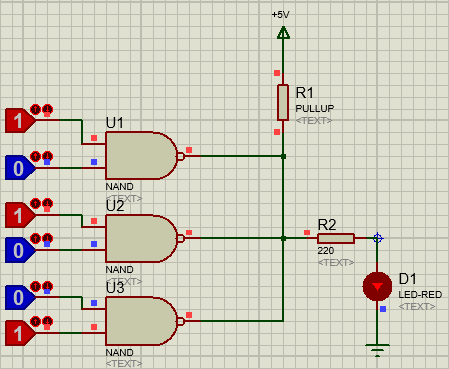

    1. Berapa nilai output dari U1, U2 dan U3 dibawah ini serta berapa hasil akhir dari output rangkaian ini?

    a. 1, 0, 1 dan 1

    b. 0, 1, 1 dan 1

    c. 0, 1, 1, dan 0

    d. 1, 1, 0, dan 0


    2. Berdasarkan gambar pada soal no. 1, apa yang akan terjadi pada LED jika hasil akhir dari output ketiga gerbang berlogika 1?

    a. LED akan tetap pada keadaan awal

    b. LED akan menyala

    c. LED akan menyala redup

    d. Semuanya salah
