1. Tujuan [KEMBALI]
a. Mengetahui macam-macam keluarga logika beserta signifikasi dan tipenya
b. Mampu membuat macam-macam rangkaian keluarga logika
2. Alat dan Bahan [KEMBALI]
a. Dioda
Dioda adalah komponen aktif dua kutub yang pada umumnya bersifat semikonduktor, yang memperbolehkan arus listrik mengalir ke satu arah (kondisi panjar maju) dan menghambat arus dari arah sebaliknya (kondisi panjar mundur). Dioda dapat disamakan sebagai fungsi katup di dalam bidang elektronika.
b. Resistor
Resistor merupakan komponen elektronik yang memiliki dua pin dan didesain untuk mengatur tegangan listrik dan arus listrik. Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir.
c. Transistor
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.
Perangkat elektronik yang akan membuat keputusan logis berdasarkan berbagai kombinasi sinyal inputnya. Mungkin memiliki lebih dari satu input tetapi hanya memiliki satu keluaran digital.
Logic probe adalah alat yang digunakan untuk mengukur kondisi output IC digital (boolean 0 atau 1).
3. Dasar Teori [KEMBALI]
Ada berbagai konfigurasi sirkuit atau lebih tepat berbagai pendekatan yang digunakan untuk menghasilkan berbagai jenis sirkuit terintegrasi digital. Setiap pendekatan fundamental seperti itu disebut logic family. Fungsi logika yang berbeda, jika dibuat dalam bentuk IC dengan pendekatan yang sama, atau dengan kata lain milik logic family yang sama, akan memiliki karakteristik listrik yang identik. Karakteristik ini meliputi rentang tegangan suplai, kecepatan respons, disipasi daya, input dan tingkat logika keluaran, sumber arus dan kemampuan tenggelam, fan-out, batas kebisingan, dll. Dengan kata lain, himpunan IC digital milik keluarga logika yang sama secara elektrik kompatibel satu sama lain.
Signifikansi
Sistem
digital pada umumnya terdiri dari IC digital yang melakukan fungsi logika yang
berbeda, dan pemilihan IC ini dari
keluarga logika yang sama menjamin bahwa IC yang berbeda kompatibel dengan
masing-masing lainnya dan bahwa
sistem secara keseluruhan melakukan fungsi logika yang diinginkan. Pada kasus dimana output dari sebuah IC milik keluarga tertentu memberi input IC lain milik keluarga yang berbeda, kita harus menggunakan teknik antarmuka yang tepat untuk
memastikan kompatibilitas. Memahami
fitur dan kemampuan dari keluarga logika yang berbeda sangat penting bagi
seorang desainer logika yang ingin membuat pilihan optimal untuk desain digital
barunya dari alternatif keluarga logika yang tersedia.
Tipe Keluarga Logika
Rangkaian
IC digital dibuat menggunakan perangkat bipolar atau perangkat MOS atau kombinasi
keduanya. Keluarga logika yang menggunakan perangkat bipolar sebagai basisnya disebut keluarga bipolar, yang termasuk dalam kategori ini adalah logika dioda (DL), logika transistor resistor (RTL), logika transistor dioda
(DTL), Transistor transistor logic (TTL), emitter coupled logic (ECL), juga
dikenal sebagai logika mode arus (CML), dan logika injeksi terintegrasi (I2L). Keluarga
logika yang menggunakan perangkat MOS sebagai basisnya dikenal sebagai keluarga
MOS, dan yang termasuk dalam kategori ini adalah keluarga
PMOS (menggunakan MOSFET saluran-P), keluarga NMOS (menggunakan MOSFET
saluran-N) dan keluarga CMOS (menggunakan perangkat saluran N dan P). Keluarga logika Bi-MOS menggunakan perangkat
bipolar dan MOS.

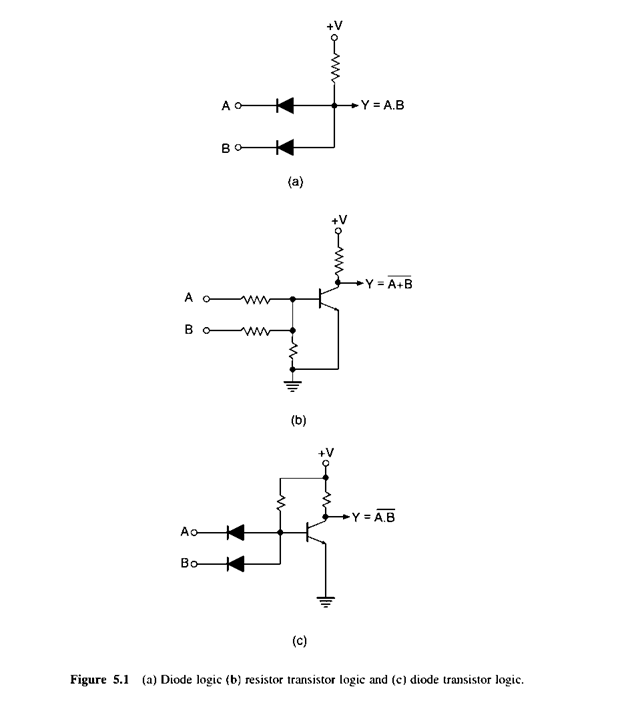

Dari semua yang diatas, tiga bentuk pertama, yaitu logika dioda (DL), transistor resistor logika (RTL) dan logika transistor dioda (DTL), memiliki sejarah penting. Logika dioda menggunakan dioda dan resistor dan nyatanya tidak pernah diterapkan di sirkuit terpadu. Keluarga RTL menggunakan resistor dan transistor bipolar, sedangkan keluarga DTL menggunakan resistor, dioda dan transistor bipolar. Gambar 5.1 menunjukkan skema yang disederhanakan dari gerbang AND dua input menggunakan DL [Gbr. 5.1 (a)], gerbang NOR dua input menggunakan RTL [Gambar. 5.1 (b)] dan gerbang NAND dua input menggunakan DTL [Gbr. 5.1 (c)]. DL, RTL dan keluarga DTL, bagaimanapun, menjadi usang segera setelah diperkenalkan pada awal 1960-an karena kedatangan di tempat transistor transistor logika (TTL). Keluarga logika yang masih digunakan secara luas yaitu TTL, CMOS, ECL, NMOS dan Bi-CMOS. Keluarga logika PMOS dan I2L, yang diutamakan untuk penggunaan dalam skala besar kustom yang terintegrasi (LSI) perangkat sirkuit, juga telah tersingkirkan oleh keluarga logika NMOS menggantinya untuk aplikasi LSI dan VLSI.
Subfamili TTL
Keluarga
TTL memiliki sejumlah subfamili termasuk TTL standar, TTL daya rendah, dan daya
tinggi TTL, Schottky TTL berdaya rendah, Schottky TTL, Schottky TTL berdaya rendah
lanjutan, Schottky tingkat lanjut TTL dan TTL cepat, dan lain sebagainya.
Subfamili
CMOS
Subfamili
CMOS yang populer termasuk 4000A, 4000B, 4000UB, 54 / 74C, 54 / 74HC, 54 /
74HCT, 54 / 74AC dan 54 / 74ACT keluarga.
Keluarga CMOS 4000A telah diganti dengan tegangan tingginya versi dalam
keluarga CMOS 4000B dan 4000UB, dengan yang pertama memiliki buffer dan yang
terakhir memiliki keluaran tanpa buffer.
Subfamili ECL
Keluarga logika gabungan emitor monolitik pertama
diperkenalkan oleh ON Semiconductor, sebelumnya a divisi Motorola, dengan seri
perangkat MECL-I pada tahun 1962, dengan seri MECL-II berikut itu pada tahun
1966. Kedua keluarga logika ini telah menjadi usang. Saat ini, subfamili ECL popular logika
termasuk MECL-III (juga disebut seri MC 1600), seri MECL-10K, seri MECL-10H dan
seri MECL-10E (ECLinPS dan ECLinPSLite).
Seri MECL-10K dibagi lagi menjadi 10 perangkat seri 100 dan 10 200 seri.
4. Percobaan [KEMBALI]
b. Video
Rangkaian klik disini
Video klik disini
Datasheet klik disini
HTML klik disini
5. Soal Pilihan Ganda [KEMBALI]
1. Dibawah ini yang termasuk bentuk pertama keluarga logika adalah...
a. DL, RTL, DTL
b. CMOS, RTL, TTL
c. DL, ECL, I2L
d. DL, PMOS, DTL
2. Rangkaian IC digital dibuat menggunakan perangkat bipolar atau perangkat MOS atau kombinasi keduanya. Keluarga logika CML termasuk sebagai yang menggunakan perangkat .... sebagai basisnya. Jawaban yang tepat untuk mengisi bagian kosong adalah...
a. MOS
b. Bipolar dan MOS
c. Bukan Bipolar dan MOS
d. Bipolar
