Laporan 1 (Percobaan 2)

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

    a. IC 74LS90D

    b. IC 7493N

    c. Function generator

    d. Probe - DIG RED

    e. Switch (DSWPK-6)

    f. Vcc

    g. Ground

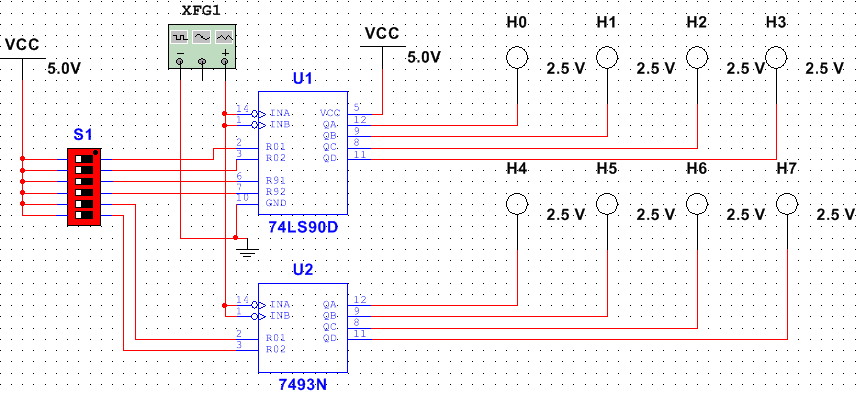

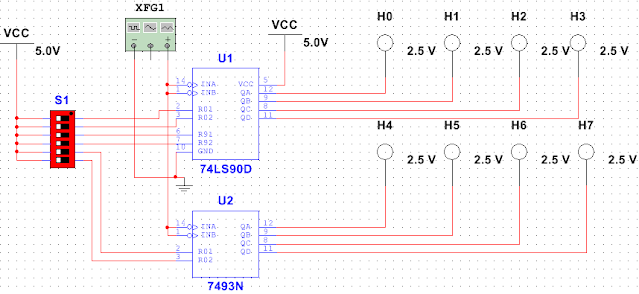

3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

    Rangkaian pada percobaan ini tersusun dari input Vcc yang dihubungkan ke dipswitch 6 kaki input/output, function generator sebagai input sinyal clock, 2 buah IC yaitu 74LS90D dan 7493N yang masing-masing adalah decade counter dan asynchronous counter, serta probe digital berwarna merah sebagai outputnya.

    Vcc mengalirkan tegangan 5V ke switch. Dari switch akan diteruskan ke dua buah IC yang mana 4 kaki switch pertama akan masuk ke kaki R01, R02, R91 dan R92 dari IC 74LS90D dan 2 kaki lainnya akan masuk ke kaki R01 dan R02 dari IC 7493N yang fungsinya untuk mereset output dari masing-masing IC. Output dari kedua IC tersebut dihubungkan ke probe digital merah. Probe digital akan aktif/menyala jika sinyal terbaca. Probe digital yang terhubung ke output IC 74LS90D akan menampilkan urutan biner dari 0 sampai 9 sedangkan probe yang terhubung dengan IC 7493N akan menampilkan urutan biner dari 0 sampai 15.

5. Video Simulasi [Kembali]

6. Analisa [Kembali]

    1. Analisa output percobaan berdasarkan ic yang digunakan?

    Rangkaian percobaan ini menggunakan IC 74LS90D dan IC 7493N. IC 74LS90D akan mencacah bilangan 4 bit dimulai dari 0000 (decimal 0) hingga 1111 (decimal 15). Sedangkan IC 7493N akan mencacah bilangan 4 bit dimulai dari 0000 (decimal 0) hingga 1001 (decimal 9). Output dari kedua IC tersebut akan terlihat pada 4 probe/LED yang terhubung ke masing-masing IC. Ketika probe/LED mati maka akan berlogika 0 dan ketika probe/LED hidup akan berlogika 1.

    2. Jika switch 3 dan 4 off analisa output yang didapatkan ic 74ls90D?

    Jika switch 3 dan 4 OFF maka output yang dihasilkan IC 74LS90D akan menampilkan nilai 0 atau semua LED yang terhubung ke IC tersebut akan mati.

    3. Jika salah satu switch off analisa output yang didapatkan ic 7493n?

    Jika salah satu switch OFF maka output dari IC 7493N tidak akan menyalakan probe/LED atau dalam keadaan bit 0000 (untuk switch 1-4 OFF). Sedangkan untuk salah satu switch 5 atau 6 yang OFF maka output counter akan menyalakan probe/LED sesuai urutan biner 1-9.

    4. Analisa output untuk percobaan 2a kondisi 3 dan 6 pada kedua ic?

    Untuk output pada kondisi 3 dan 6 akan menghasilkan hasil yang sama antara kondisi 3 dan kondisi 6. Yaitu probe/LED H0-H3 nyala sesuai urutan biner 1-9 dan probe/LED H4-H7 nyala sesuai urutan biner 1-15.

7. Link Download [Kembali]

    Rangkaian simulasi disini

    Video disini

    HTML disini
