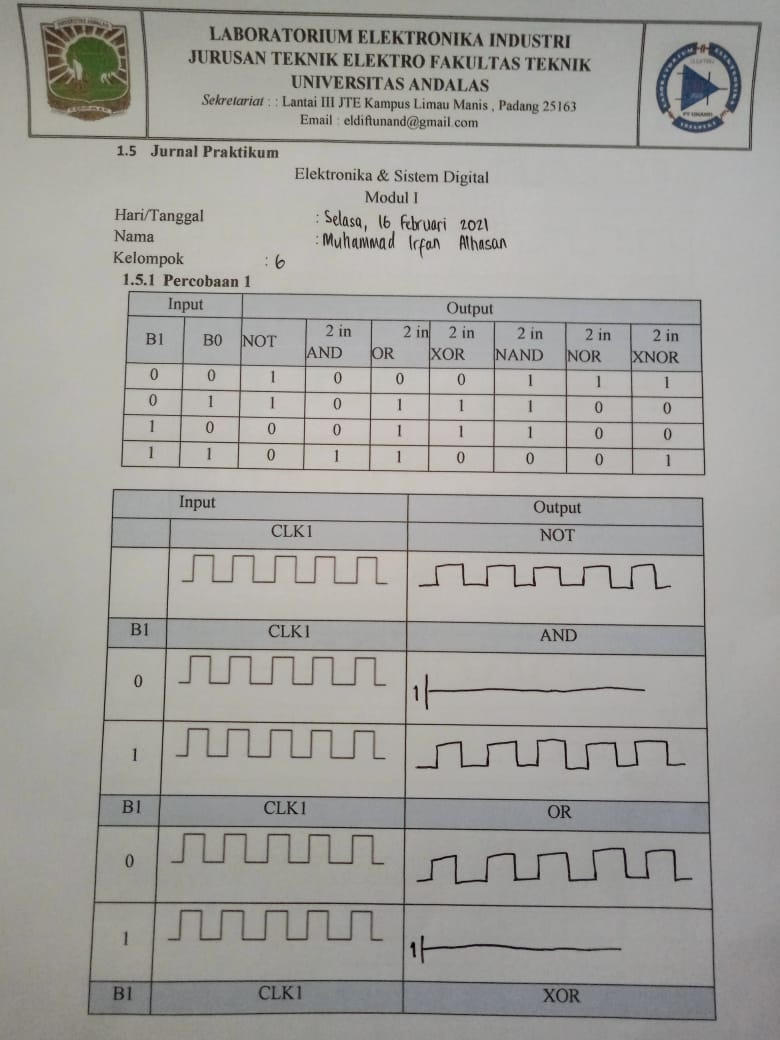

1. Jurnal [Kembali]
2. Alat dan Bahan [Kembali]
a. Gerbang AND
b. Gerbang XOR
c. Gerbang OR
d. Gerbang NAND
e. Gerbang NOR
f. Gerbang XNOR
g. Gerbang NOT
h. Logicprobe
i. Logicstate
3. Rangkaian Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
Prinsip kerja dari rangkaian ini yaitu input dari masing-masing gerbang dihubungkan dengan logicstate berlogika 0 dan 1. Untuk gerbang NOT akan dihubungkan pada logicstate berlogika 0. Nantinya output yang dihasilkan masing-masing gerbang akan sesuai dengan nilai pada tabel kebenaran masing-masing gerbang logika. Output dari gerbang akan dihubungkan ke logicprobe yang akan menampilkan nilai outputnya.
Pada percobaan ini diminta untuk mengganti salah satu logicstate dengan input clock. Nilai clock akan berubah dari 0 ke 1 (atau sebaliknya) setiap saat sehingga output yang dihasilkan gerbang logika juga akan terus berubah-ubah. Untuk melihat bentuk gelombang dari output tiap-tiap gerbang maka output gerbang harus dihubungkan dengan osiloskop.
5. Video Rangkaian [Kembali]
6. Analisa [Kembali]
1. Jelaskan prinsip kerja dari gerbang AND, OR, NOT, NOR, dan NAND.
--Gerbang AND adalah gerbang yang akan memiliki output berlogika 1 hanya jika semua inputnya berlogika 1 pula. Apabila terdapat salah satu inputnya berlogika 0 maka output gerbang akan berlogika 0.
--Gerbang OR adalah gerbang yang akan memiliki output berlogika 0 hanya jika semua inputnya berlogika 0. Apabila terdapat salah satu inputnya berlogika 1 maka output gerbang akan berlogika 1.
--Gerbang NOT adalah gerbang yang memiliki output berupa kebalikan dari inputnya. Apabila inputnya berlogika 0 maka outputnya akan berlogika 1, begitupun sebaliknya.
--Gerbang NOR adalah gerbang OR yang dihubungkan dengan gerbang NOT sehingga output dari gerbang ini merupakan kebalikan dari gerbang OR. Contohnya, jika gerbang OR memiliki output berlogika 1 dengan input berlogika 1 dan 0 maka gerbang NOR akan memiliki output berlogika 0 untuk input yang sama.
--Gerbang NAND adalah gerbang AND yang dihubungkan dengan gerbang NOT sehingga output dari gerbang ini merupakan kebalikan dari gerbang AND. Contohnya, jika gerbang AND memiliki output 0 dengan input 0 dan 1 maka gerbang NAND akan memiliki output bernilai 1 untuk input yang sama.
2. Bandingkan dan analisa hasil percobaan dengan masing-masing tabel kebenaran gerbang logika.
--Gerbang NOT, menghasilkan output 1 saat inputnya 0(hasil percobaan). Tabel kebenarannya.
--Gerbang AND, menghasilkan output 1 hanya jika kedua inputnya bernilai 1(hasil percoban). Tabel kebenarannya.
--Gerbang OR, menghasilkan output 1 jika terdapat input bernilai 1(hasil percobaan). Tabel kebenarannya.
--Gerbang XOR, menghasilkan output 1 hanya jika input dengan nilai 1 berjumlah ganjil(hasil percobaan). Tabel kebenarannya.
--Gerbang NAND, menghasilkan output 1 jika terdapat input bernilai 0(hasil percobaan). Tabel kebenarannya.
--Gerbang NOR, menghasilkan output 1 hanya jika kedua inputnya bernilai 0(hasil percobaan). Tabel kebenarannya.
--Gerbang XNOR, menghasilkan output 1 hanya jika input dengan nilai 1 berjumlah genap(hasil percobaan). Tabel kebenarannya.
