Laporan Akhir 2 Modul 3




1. Komponen [Kembali]
Buzzer

Button

Arduino

2. Rangkaian Simulasi [Kembali]


3. Flowchart [Kembali]

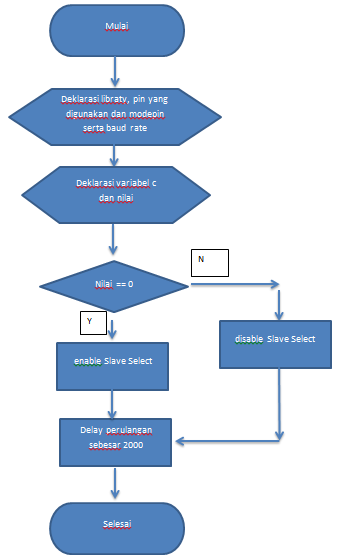

  • Master

  • Slave

4. Listing Program [Kembali]
  • Master
#include <SPI.h> //Deklarasi library SPI
#define button 2
void setup (void) {
  pinMode(button, INPUT_PULLUP);
  Serial.begin(115200 ); //Set baud rate 115200
  digitalWrite(SS, HIGH);
  // disable Slave Select
  SPI.begin ();
  SPI.setClockDivider(SPI_CLOCK_DIV8); //divide the clock by 8
}
void loop (void) {
  char c;
  int nilai=digitalRead(button);
  if(nilai==0){
   digitalWrite(SS, LOW); //enable Slave Select
  // send test string
  for (const char * p = "Hello, world!\r" ; c = *p; p++)
  {
    SPI.transfer (c);
    Serial.print(c);
  }
  digitalWrite(SS, HIGH); // disable Slave Select
  delay(2000);
  }
}
  • Slave
#include <SPI.h>
#define buzzer 2

char buff [50];
volatile byte indx;
volatile boolean process;

void setup (void) {
  Serial.begin (115200);
  pinMode(buzzer, OUTPUT); // have to send on master in so it set as output
  SPCR |= _BV(SPE); // turn on SPI in slave mode
  indx = 0; // buffer empty
  process = false;
  SPI.attachInterrupt(); // turn on interrupt
}

ISR (SPI_STC_vect) // SPI interrupt routine
{
  byte c = SPDR; // read byte from SPI Data Register
  if (indx < sizeof buff) {
    buff [indx++] = c; // save data in the next index in the array buff
    if (c == '\r') //check for the end of the word
      process = true;
  }
}
void loop (void) {
  if (process) {
    digitalWrite(buzzer, HIGH);
    process = false; //reset the process
    Serial.println (buff); //print the array on serial monitor
    indx = 0; //reset button to zero
    delay(1000);
  }
  else
  {
    digitalWrite(buzzer, LOW);
  }
}

5. Video [Kembali]

6. Kondisi [Kembali]
  • Ganti LED menjadi Buzzer

1. Jelaskan transmisi data pada SPI dan gambarkan timing diagram dari transmisi data pada SPI

à Transmisi SPI dimulai dengan master yang mengirimkan clock melalui SCK dengan frekuensi ≤ frekuensi maksimum pada slave. Lalu master mengirimkan logika nol (0) pada SS untuk mengaktifkan slave sehingga transmisi dapat dijalankan. Saat siklus clock data full duplex terjadi dengan dua keadaan yaitu master mengirim sebuah bit pada MOSI dan slave membacanya di jalur yang sama serta slave mengirim sebuah bit pada MISO dan master membacanya di jalur yang sama.


2. Bagaimana cara menghubungkan rangkaian SPi saat menggunakan lebih dari satu slave

à  Rangkaian SPI dengan lebih dari satu slave dihubungkan secara paralel antara kabel master dengan slave, lalu jalur SS (slave select) digunkan untuk memilih slave yang akan digunakan oleh master.


7. Link Download [Kembali]
Rangkaian disini
Video disini
Listing Program disini
HTML disini
