Buatlah kondisi awal LED mati, lalu hidup berkedip dengan delay 500 ms
2. Gambar Rangkaian [Kembali]
3. Flowchart [Kembali]

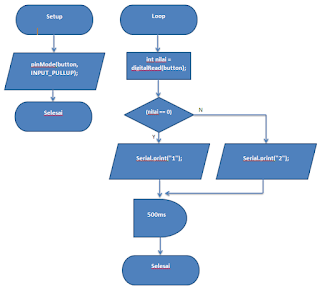

- Master

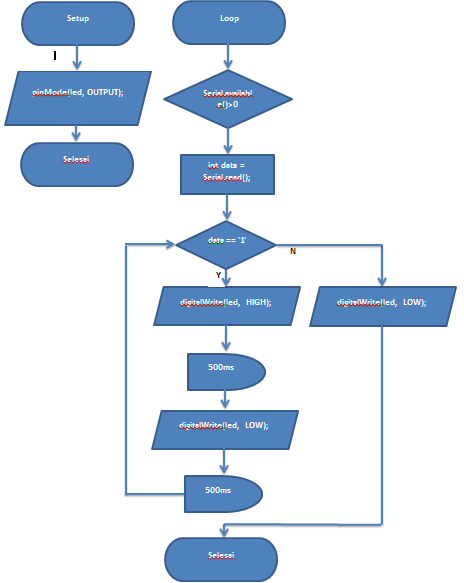

- Slave
4. Listing Program [Kembali]
//MASTER
#define button 2 //Deklarasi pin 2 untuk button
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(button, INPUT_PULLUP);
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua kode dalam fungsi ini dieksekusi berulang
{
int nilai = digitalRead(button);
//Button ditekan
if (nilai == 0)
{
Serial.print("1");
}
else
{
Serial.print("2");
}
delay(500);
}
//SLAVE
#define led 12 //Deklarasi pin 12 untuk LED
void setup() //Semua kode dalam fungsi ini dieksekusi sekali
{
pinMode(led, OUTPUT); //Deklarasi LED sebagai output
Serial.begin(9600); //Set baud rate 9600
}
void loop() //Semua program dalam fungsi ini dieksekusi berulang
{
if (Serial.available() > 0) {
int data = Serial.read();
if (data == '1') //Jika data yang dikirimkan berlogika
{
digitalWrite(led, HIGH); //LED menyala
delay(500);
digitalWrite(led, LOW); //LED mati
delay(500);
} else {
digitalWrite(led, LOW); //LED mati
}
}
}
5. Video Simulasi [Kembali]
6. Link Download [Kembali]
Rangkaian disini
Video disini
HTML disini
